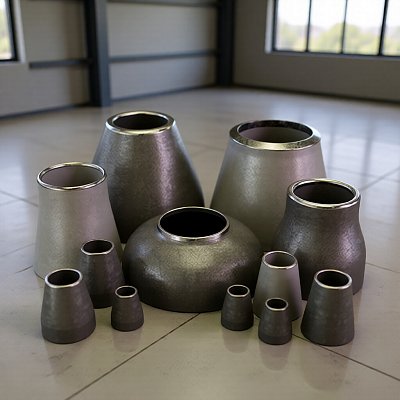

Переходы

Трубопроводные переходы — фасонные детали, предназначенные для соединения участков трубопровода разного диаметра. Они позволяют плавно изменить проходное сечение линии и применяются при монтаже технологических, энергетических, коммунальных и промышленных трубопроводных систем.

Компания «СтальЭнерго-96» предлагает трубопроводные переходы в разделе трубопроводной арматуры. При подборе необходимо учитывать тип детали, наружные диаметры соединяемых труб, толщину стенок, марку стали, рабочую среду, давление, температуру и норматив изготовления.

Виды стальных переходов

Конструкция перехода определяется расположением осей присоединяемых труб и требованиями конкретного участка трубопровода.

Концентрические переходы

Концентрический переход имеет симметричную форму: оси большего и меньшего отверстий совпадают.

Такое исполнение используется в трубопроводах, где изменение диаметра должно происходить относительно общей центральной оси.

При выборе концентрического перехода учитывают:

• наружный диаметр большей трубы;
• наружный диаметр меньшей трубы;
• толщину стенок;
• длину детали;
• марку стали;
• условия эксплуатации;
• норматив изготовления.

Конкретное применение определяется проектом трубопроводной системы.

Эксцентрические переходы

Эксцентрический переход отличается смещением оси одного отверстия относительно другого.

Такая геометрия применяется там, где требуется сохранить одну из образующих трубопровода на заданном уровне или обеспечить определенную конфигурацию линии.

При подборе важно учитывать ориентацию перехода при монтаже.

Эксцентрическое исполнение нельзя автоматически заменять концентрическим, даже если диаметры присоединения совпадают.

Бесшовные приварные переходы

Бесшовные приварные переходы соединяются с трубопроводом сваркой.

Такая конструкция позволяет сформировать неразъемный участок линии.

При заказе необходимо учитывать соответствие размеров перехода размерам труб и требованиям проекта.

Особое внимание уделяют:

• диаметрам;
• толщине стенки;
• материалу;
• подготовке кромок;
• технологии сварки;
• требованиям к контролю соединения.

Как выбрать трубопроводный переход

Перед закупкой рекомендуется сформировать полную техническую спецификацию.

Параметр	Что необходимо уточнить	Почему это важно
Тип	Концентрический или эксцентрический	Определяет геометрию участка
Больший диаметр	Наружный диаметр первой трубы	Определяет одну сторону перехода
Меньший диаметр	Наружный диаметр второй трубы	Определяет вторую сторону перехода
Толщина стенки	Для обоих присоединяемых размеров	Важна для совместимости и расчета
Марка стали	По проекту или спецификации	Определяет свойства материала
Рабочая среда	Вода, газ, нефтепродукты и др.	Влияет на требования к материалу
Давление	Расчетное значение	Учитывается при проектировании
Температура	Рабочий диапазон	Влияет на выбор стали
Норматив	ГОСТ 17378-2001 или другая спецификация	Фиксирует конструкцию и размеры
Количество	Требуемое число деталей	Необходимо для расчета партии
Документация	Паспорт, сертификат или иной документ качества	Подтверждает характеристики продукции

Точный подбор особенно важен для ответственных технологических трубопроводов, где ошибка в размере или материале может потребовать переделки участка.

Основные параметры перехода

Для правильного выбора необходимо учитывать не только условное обозначение, но и фактическую геометрию детали.

Диаметры перехода

Переход соединяет трубы разных наружных диаметров.

В технической документации обычно указываются размеры обеих сторон.

Недостаточно обозначить деталь только как, например, переход «100 на 80», если проект предъявляет точные требования к наружным диаметрам.

В зависимости от сортамента труб условные названия могут не отражать всех геометрических параметров.

Толщина стенки

Толщина стенки влияет на прочность детали и совместимость со смежными участками трубопровода.

При подборе следует учитывать:

• толщину большей трубы;
• толщину меньшей трубы;
• проектное давление;
• материал;
• требования к сварному соединению.

Если толщина перехода отличается от толщины присоединяемой трубы, необходимость дополнительной подготовки кромок определяется технологией монтажа.

Монтажная длина

Длина перехода зависит от типоразмера и нормативного исполнения.

Она влияет на общую геометрию трубопровода.

При замене существующей детали необходимо учитывать монтажное пространство, особенно если трубопровод уже установлен и положение соседних элементов фиксировано.

Материалы трубопроводных переходов

Для изготовления переходов применяются различные марки стали.

Углеродистые стали

Углеродистые стали широко применяются в трубопроводных системах общепромышленного назначения.

Выбор конкретной марки зависит от:

• расчетной температуры;
• давления;
• характеристик рабочей среды;
• требований проекта;
• условий монтажа.

Нельзя выбирать материал только по стоимости или доступности.

Марка должна соответствовать условиям работы трубопровода.

Низколегированные стали

Для определенных температурных или климатических условий могут применяться низколегированные стали.

Такие материалы выбираются с учетом требований к механическим свойствам и условиям эксплуатации.

Если проектом предусмотрена конкретная марка, при заказе необходимо указать ее полное обозначение.

Подбор марки стали

При выборе материала учитывают не только прочность, но и:

• свариваемость;
• хладостойкость;
• температурный диапазон;
• химическое воздействие рабочей среды;
• нормативные требования.

Если требуется замена одной марки другой, необходимо проверить допустимость такой замены по проектной документации.

Условия эксплуатации переходов

Переход является частью трубопроводной системы и должен соответствовать режиму работы всей линии.

Рабочая среда

Через трубопровод могут транспортироваться различные вещества:

• вода;
• пар;
• газ;
• нефтепродукты;
• технологические жидкости;
• химические среды.

Состав среды влияет на выбор материала и требования к конструкции.

Для агрессивных веществ может потребоваться другое исполнение, чем для воды или нейтрального газа.

Давление

Расчетное давление является одним из основных параметров трубопровода.

Переход должен соответствовать прочностному расчету всей системы.

При этом нельзя определять допустимое давление только по внешнему размеру детали.

Необходимо учитывать:

• материал;
• толщину стенки;
• температуру;
• диаметр;
• требования нормативной документации.

Температура

Рабочая температура влияет на механические свойства стали и условия эксплуатации трубопровода.

При низких температурах могут предъявляться повышенные требования к хладостойкости.

При высоких температурах необходимо учитывать изменение прочностных характеристик материала.

Монтаж стальных переходов

Приварные переходы включаются в трубопровод сварным соединением.

Подготовка к сварке

Перед монтажом проверяют:

• маркировку;
• размеры;
• толщину стенки;
• состояние кромок;
• соответствие марки стали;
• отсутствие недопустимых повреждений.

Также необходимо убедиться, что переход соответствует монтажной схеме.

Для эксцентрических деталей дополнительно проверяют ориентацию.

Сварное соединение

Технология сварки выбирается в зависимости от материала, толщины и требований трубопровода.

Необходимо учитывать:

• способ сварки;
• подготовку кромок;
• сварочные материалы;
• предварительный подогрев, если он предусмотрен;
• межслойную температуру;
• термическую обработку при необходимости.

Конкретный режим устанавливается технологической документацией.

Контроль после монтажа

Сварные соединения могут подвергаться визуальному, измерительному и другим видам контроля.

Объем контроля зависит от категории трубопровода, назначения системы и требований проекта.

Если трубопровод относится к ответственным объектам, требования к контролю необходимо определить еще до начала монтажа.

Применение трубопроводных переходов

Переходы используются практически во всех системах, где необходимо изменить диаметр магистрали.

Технологические трубопроводы

В технологических системах переходы устанавливают:

• между участками разных диаметров;
• перед оборудованием;
• после оборудования;
• на участках изменения производительности;
• при подключении отдельных ветвей.

Положение и тип перехода определяются проектом.

Системы водоснабжения и теплоснабжения

Переходы применяются при монтаже трубопроводов воды и теплоносителя.

При выборе учитывают:

• температуру;
• давление;
• материал труб;
• требования к сварке;
• условия наружной среды.

Исполнение должно соответствовать параметрам конкретной системы.

Промышленные трубопроводные системы

На производственных предприятиях переходы применяются в линиях подачи различных технологических сред.

Особенно важно учитывать совместимость материала с транспортируемым продуктом.

Требования могут существенно отличаться для воды, пара, газа, нефтепродуктов и химических растворов.

Концентрический или эксцентрический переход

Один из частых вопросов при комплектации трубопровода — выбор геометрического исполнения.

Когда используют концентрическую конструкцию

Концентрический вариант выбирают, когда необходимо сохранить общую ось трубопровода.

Он формирует симметричный переход от большего диаметра к меньшему.

Такое исполнение удобно в различных вертикальных и горизонтальных участках, если проектом не предусмотрено смещение.

Когда нужен эксцентрический переход

Эксцентрическая конструкция применяется, когда одна сторона трубопровода должна оставаться на общей линии.

Например, проект может требовать сохранения уровня верхней или нижней образующей.

Ориентация детали при этом имеет принципиальное значение.

Поэтому при заказе эксцентрического перехода желательно предоставить обозначение или монтажную схему.

Подбор перехода на замену

Если требуется заменить существующую деталь, одного измерения двух диаметров недостаточно.

Какие параметры проверить

Желательно определить:

• тип перехода;
• больший наружный диаметр;
• меньший наружный диаметр;
• толщины стенок;
• общую длину;
• марку стали;
• способ присоединения;
• норматив.

Также полезно проверить маркировку старой детали.

Подбор по чертежу

Если есть проект или чертеж, лучше использовать его как основу для заказа.

Это позволяет избежать ошибок, связанных с визуальным измерением уже установленной детали.

Особенно важен чертеж при нестандартных исполнениях.

Документация на переходы

При промышленной закупке может потребоваться подтверждение характеристик продукции.

Документы качества

В зависимости от заказа могут запрашиваться:

• паспорт качества;
• сертификат;
• сведения о партии;
• марка стали;
• химический состав;
• механические свойства;
• данные о размерах;
• норматив изготовления.

Точный перечень документов лучше указывать заранее.

Маркировка

Маркировка помогает идентифицировать деталь при приемке и монтаже.

В зависимости от нормативных требований она может содержать сведения о:

• типоразмере;
• материале;
• изготовителе;
• партии;
• стандарте.

При комплектации большого объекта важно сохранять идентификацию деталей до монтажа.

Что указать при заказе трубопроводного перехода

Чем подробнее оформлена заявка, тем ниже риск ошибки при подборе.

Технические параметры

В запросе желательно указать:

• тип — концентрический или эксцентрический;
• наружный диаметр большей стороны;
• наружный диаметр меньшей стороны;
• толщину стенок;
• марку стали;
• норматив;
• рабочую среду;
• расчетное давление;
• рабочую температуру;
• дополнительные требования проекта.

Если имеется чертеж или спецификация, их желательно приложить.

Партия и документы

Дополнительно необходимо указать:

• количество;
• требования к маркировке;
• необходимую документацию;
• требования к упаковке;
• особенности приемки.

Для ответственных трубопроводов перечень документов лучше согласовать до оформления поставки.

Купить трубопроводные переходы в «СтальЭнерго-96»

В каталоге компании «СтальЭнерго-96» переходы представлены в разделе трубопроводной арматуры.

При подборе необходимо учитывать тип детали, наружные диаметры, толщину стенок, марку стали, норматив, рабочую среду, давление и температуру.

Чтобы купить стальной трубопроводный переход и запросить стоимость, укажите концентрическое или эксцентрическое исполнение, размеры присоединения, толщину стенок, материал, количество и требования к документации.

Точно оформленная спецификация помогает подобрать переход, соответствующий геометрии трубопровода и условиям эксплуатации.
