Труба ВУС

Труба ВУС 102х3,5 мм ст. 20 ГОСТ 9.602-2005 ГОСТ 10704-91

Запрос стоимости

Труба ВУС 102х3,5 мм ст. 20 ГОСТ 9.602-2005 ГОСТ 10705-80

Запрос стоимости

Труба ВУС 102х4 мм ст. 20 ГОСТ 9.602-2005 ГОСТ 10704-91

Запрос стоимости

Труба ВУС 102х4 мм ст. 20 ГОСТ 9.602-2005 ГОСТ 10705-80

Запрос стоимости

Труба ВУС 108х3 мм ст. 10 ГОСТ 9.602-2005 ГОСТ 10704-91

Запрос стоимости

Труба ВУС 108х3 мм ст. 10 ГОСТ 9.602-2005 ГОСТ 10705-80

Запрос стоимости

Труба ВУС 108х3 мм ст. 20 ГОСТ 9.602-2005 ГОСТ 10704-91

Запрос стоимости

Труба ВУС 108х3 мм ст. 20 ГОСТ 9.602-2005 ГОСТ 10705-80

Запрос стоимости

Труба ВУС 108х3,5 мм 09Г2С ГОСТ 9.602-2005 ГОСТ 10704-91

Запрос стоимости

Труба ВУС 108х3,5 мм 09Г2С ГОСТ 9.602-2005 ГОСТ 10705-80

Запрос стоимости

Труба ВУС 108х3,5 мм ст. 20 ГОСТ 9.602-2005 ГОСТ 10704-91

Запрос стоимости

Труба ВУС 108х3,5 мм ст. 20 ГОСТ 9.602-2005 ГОСТ 10705-80

Запрос стоимости

Труба ВУС 108х4 мм 09Г2С ГОСТ 9.602-2005 ГОСТ 10704-91

Запрос стоимости

Труба ВУС 108х4 мм 09Г2С ГОСТ10705-80 ГОСТ 9.602-2005

Запрос стоимости

Труба ВУС 108х4 мм ст. 20 ГОСТ 9.602-2005 ГОСТ 10704-91

Запрос стоимости

Труба ВУС 108х4 мм ст. 20 ГОСТ 9.602-2005 ГОСТ 10705-80

Запрос стоимости

Труба ВУС 108х5 мм 09Г2С ГОСТ 9.602-2005 ГОСТ 10704-91

Запрос стоимости

Труба ВУС 108х5 мм 09Г2С ГОСТ 9.602-2005 ГОСТ 10705-80

Запрос стоимости

Труба ВУС 108х5 мм ст. 20 ГОСТ 9.602-2005 ГОСТ 10704-91

Запрос стоимости

Труба ВУС 108х5 мм ст. 20 ГОСТ 9.602-2005 ГОСТ 10705-80

Запрос стоимости

Доставка
по всей России

Любые объемы

Любые вaрианты
оплаты

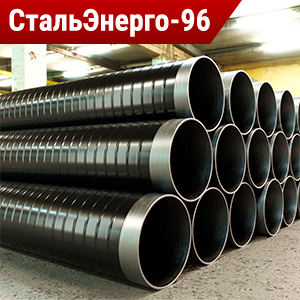

Стальная труба с ВУС-покрытием применяется в подземных и других инженерных сетях, где требуется наружная защита металла от коррозионного воздействия грунта и влаги. При подборе учитывают диаметр и толщину стенки базовой трубы, марку стали, норматив на трубный прокат, конструкцию защитного покрытия, условия прокладки и требования проекта. Важно различать саму стальную трубу и наружную изоляцию: для них действуют разные стандарты и технические требования.

Стальные трубы с ВУС-покрытием

ВУС — распространённое обозначение весьма усиленной наружной антикоррозионной изоляции стальных труб. В действующей нормативной базе ГОСТ 9.602-2016 используется термин «защитные покрытия усиленного типа». Такие покрытия применяют для снижения коррозионного воздействия окружающей среды на металл трубопровода и выбирают по условиям прокладки, температуре эксплуатации и проектной документации.

На странице представлены, в частности, трубы 102×3,5; 102×4; 108×3; 108×3,5; 108×4 и 108×5 мм из стали 20 и 09Г2С. Для самой трубы в карточках указаны ГОСТ 10704-91 или ГОСТ 10705-80, а для покрытия ранее использовалась ссылка на ГОСТ 9.602-2005. В новых требованиях следует ориентироваться на действующий ГОСТ 9.602-2016.

Что означает весьма усиленная изоляция

ВУС относится к наружной противокоррозионной защите. Эффективность покрытия зависит от подготовки поверхности, адгезии, сплошности, толщины и качества изоляции сварных стыков. Оно не заменяет расчёт трубопровода: давление, температура среды и прочность определяются параметрами трубы и проектом.

Конструкция защитного покрытия

ГОСТ 9.602-2016 предусматривает несколько конструкций усиленных покрытий, поэтому ВУС нельзя сводить к одной универсальной «двухслойной» или «трёхслойной» схеме. Конкретное исполнение должно соответствовать нормативу, проекту и условиям эксплуатации.

Двухслойные системы

В двухслойных полиэтиленовых системах применяют адгезионный и наружный полимерный слои. Толщину и состав нельзя задавать одной цифрой для всей категории: требования зависят от диаметра, конструкции и нормативной документации.

Трёхслойные системы

В трёхслойных вариантах к адгезионному и полиэтиленовому слоям добавляется предварительный защитный слой, предусмотренный системой. Такое исполнение не задаёт автоматически допустимое давление или температуру трубопровода: эти параметры проверяют отдельно.

Ленточные и комбинированные покрытия

Ленточные системы могут включать грунтовку, изоляционную ленту и защитную обёртку. Для закупки важно указывать не только ВУС, но и требуемую конструкцию покрытия или ссылку на проект.

ГОСТ 9.602-2016

ГОСТ 9.602-2016 регулирует защиту подземных металлических сооружений от коррозии и устанавливает требования к защитным покрытиям усиленного типа. Он действует с 1 июня 2017 года и заменил ГОСТ 9.602-2005.

Стандарт охватывает требования к конструкции покрытий, подготовке поверхности, контролю защитных свойств и применению изоляции в зависимости от типа сооружения. Поэтому для нового заказа корректнее указывать ГОСТ 9.602-2016.

Чем ГОСТ 9.602-2016 отличается от ГОСТ 9.602-2005

ГОСТ 9.602-2005 больше не следует подавать как действующий стандарт, хотя он может встречаться в старых карточках и проектах. При замене существующего участка проверяют норматив прежнего покрытия и допустимость новой конструкции.

Требования к базовой стальной трубе

ВУС наносится на готовую стальную трубу, которая сама должна соответствовать собственному стандарту и требованиям проекта. Для электросварных прямошовных труб это могут быть ГОСТ 10704-91 по сортаменту и ГОСТ 10705-80 по техническим условиям.

Наружная изоляция не меняет исходные геометрические параметры трубы как металлопроката: диаметр, толщина стенки и марка стали задаются отдельно. После нанесения покрытия увеличивается общий наружный размер изделия, что важно учитывать при транспортировании, протаскивании в футляры и монтажных операциях.

ГОСТ 10704-91 и ГОСТ 10705-80

ГОСТ 10704-91 устанавливает сортамент электросварных прямошовных стальных труб, а ГОСТ 10705-80 содержит технические требования к таким изделиям. Эти документы относятся к стальной основе, а не к наружной ВУС-изоляции.

В заявке полезно разделять два блока требований: стандарт на трубу и стандарт или техническую документацию на защитное покрытие. Это снижает риск получить нужный диаметр и стенку, но не ту конструкцию изоляции.

Диаметр и толщина стенки

Размер вида 108×4 означает наружный диаметр стальной трубы 108 мм и толщину стенки 4 мм. Конструкцию и толщину наружного покрытия указывают отдельно, поскольку они не входят в это размерное обозначение.

Марки стали 20 и 09Г2С

Сталь 20 и 09Г2С различаются химическим составом, механическими свойствами и областью применения. Наличие этих марок на странице не означает, что они взаимозаменяемы для любого трубопровода.

Марку стали выбирают по расчёту, температуре эксплуатации, категории трубопровода и требованиям проектной документации. При заказе лучше указывать её явно, а не заменять фразой «обычная стальная труба».

Подземная прокладка и защита от коррозии

Основная задача ВУС-покрытия — наружная защита стальной поверхности при контакте с грунтом и влагой. Для подземных сетей важны высокая сплошность покрытия, достаточная адгезия к металлу и стойкость к механическим воздействиям при транспортировании, укладке и засыпке.

Повреждение изоляции при монтаже снижает эффективность защиты, поэтому перед укладкой контролируют состояние покрытия, а дефекты устраняют по принятой технологии ремонта.

Почему 1,2 МПа не является универсальным рабочим давлением

В ГОСТ 9.602-2016 значение 1,2 МПа встречается в контексте области применения защитных покрытий для отдельных газопроводов. Его нельзя использовать как универсальное рабочее давление любой трубы в ВУС-изоляции.

Рабочее давление рассчитывают по характеристикам самой трубы, толщине стенки, марке стали, сварным соединениям, арматуре и условиям эксплуатации. ВУС отвечает за наружную коррозионную защиту, а не за несущую способность трубопровода.

ВУС для магистральных трубопроводов

Для магистральных трубопроводов требования к классификации и защитным покрытиям определяются отдельной нормативной базой, в том числе ГОСТ 25812. Поэтому нельзя автоматически переносить требования ГОСТ 9.602-2016 на любой магистральный нефтепровод или газопровод.

Если труба предназначена для магистрального объекта, в заявке необходимо указать проектный стандарт и требования к покрытию именно для этого класса трубопровода.

Отличие ВУС от ППУ и ППМ

ВУС — прежде всего антикоррозионная наружная защита. ППУ и ППМ применяются как теплоизоляционные системы, предназначенные для ограничения теплопотерь трубопровода. Поэтому сравнивать их только по толщине покрытия неправильно.

Труба с ВУС может использоваться там, где нужна защита металла от грунтовой коррозии, а ППУ или ППМ выбирают для задач тепловой изоляции. В отдельных проектах требования к антикоррозионной и тепловой защите могут сочетаться, но это уже отдельная конструкция.

Контроль качества покрытия

Качество ВУС оценивают по набору контролируемых характеристик: подготовке поверхности, толщине, сплошности, адгезии и отсутствию повреждений.

Адгезия

Адгезия показывает прочность сцепления защитного слоя со стальной поверхностью или между слоями системы. Недостаточное сцепление может привести к отслаиванию покрытия и локальному снижению коррозионной защиты.

Сплошность и толщина

Покрытие должно быть непрерывным, без дефектов, нарушающих барьерные свойства. Толщину контролируют в соответствии с нормативом конкретной системы и диаметром трубы.

Защита сварных стыков

После сварки труб в нитку заводское покрытие отсутствует в зоне монтажного стыка. Этот участок изолируют отдельно совместимыми материалами и по технологии, предусмотренной проектом. Для этого могут применяться термоусаживаемые материалы, ленты или другие системы, разрешённые документацией.

Как подобрать трубу ВУС

Подбор начинают с требований к самой трубе: диаметра, стенки, марки стали, стандарта изготовления и длины. После этого определяют конструкцию наружной защиты, норматив, температурный режим и условия прокладки.

Основные критерии выбора:

• наружный диаметр трубы;
• толщина стенки;
• марка стали;
• ГОСТ или ТУ на базовую трубу;
• тип и конструкция ВУС-покрытия;
• ГОСТ или техническая документация на изоляцию;
• температура эксплуатации;
• подземная, наземная или иная схема прокладки;
• требования к защите монтажных стыков;
• длина труб;
• количество или масса партии.

Если труба подбирается на замену существующей, желательно передать проектную спецификацию или маркировку старого изделия, поскольку одинаковый диаметр не гарантирует совпадения марки стали, стенки и системы изоляции.

Что указать в заявке

Для объекта с готовым проектом лучше передавать полное обозначение трубы и требования к изоляции без сокращений. Это позволяет одновременно проверить соответствие металла и наружного покрытия.

Заказ труб в ВУС-изоляции

Трубу в ВУС-изоляции выбирают как комплексное изделие: сначала по параметрам стальной основы, затем по конструкции наружной антикоррозионной защиты. Для новых требований следует ориентироваться на ГОСТ 9.602-2016 и отдельно указывать стандарт на базовую трубу.

Для конкретной позиции можно направить запрос стоимости и уточнить доступный диаметр, стенку, марку стали, длину, конструкцию покрытия и сопроводительную документацию.

Чтобы купить трубу ВУС для подземной или другой инженерной сети, укажите диаметр, толщину стенки, марку стали, ГОСТ трубы, требуемую конструкцию защитного покрытия, норматив изоляции, условия прокладки и количество. Для проектных объектов дополнительно передайте спецификацию или требования к защите сварных стыков.
