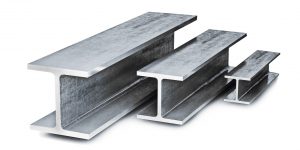

Оцинкованная двутавровая балка — стальной горячекатаный профиль с защитным цинковым покрытием. При подборе такого проката необходимо отдельно учитывать геометрию и несущие характеристики двутавра, марку или класс прочности стали, длину, а также требования к способу и качеству цинкования. Покрытие повышает коррозионную стойкость поверхности, но не заменяет расчёт металлоконструкции по нагрузкам и условиям эксплуатации.

Оцинкованные двутавровые балки для металлоконструкций

Двутавр имеет Н-образное поперечное сечение, сформированное стенкой и двумя полками. Такая геометрия позволяет эффективно воспринимать изгибающие нагрузки, поэтому балки применяют в каркасах, опорных системах, эстакадах и других металлических конструкциях, если соответствующий профиль предусмотрен проектом.

Оцинкование добавляет к характеристикам проката отдельный защитный слой. Поэтому корректная спецификация должна одновременно описывать сам двутавр и цинковое покрытие: нельзя выбирать изделие только по номеру профиля или только по факту наличия цинка.

Что представляет собой оцинкованный двутавр

Основой изделия является горячекатаный двутавровый профиль. Его геометрия определяется высотой стенки, шириной полок, толщиной стенки и полок, радиусами сопряжения и другими размерными параметрами. Для расчёта конструкции также используют массу одного метра, площадь поперечного сечения и геометрические характеристики профиля.

После изготовления на поверхность балки может наноситься защитное цинковое покрытие. Если применяется горячее цинкование готового изделия, требования к покрытию рассматриваются отдельно от требований к сортаменту и стали.

Основные типы двутавров

Буквенное обозначение серии не заменяет расчёт. Даже профили близкой высоты могут различаться шириной полки, толщинами элементов, массой и моментами инерции, поэтому взаимозаменяемость необходимо проверять по проектной документации.

Нормальные балочные профили Б

Серия Б относится к нормальным балочным двутаврам. Такие профили подбирают по расчётной нагрузке, пролёту, схеме опирания и требованиям к жёсткости конструкции.

При закупке важно указывать полное обозначение типоразмера, поскольку одинаковая номинальная высота не означает одинаковых характеристик для всех серий двутавра.

Широкополочные профили Ш

Широкополочные двутавры отличаются увеличенной шириной полок относительно нормальных балочных профилей соответствующей группы. Это влияет на геометрию узлов, устойчивость элементов и возможности присоединения других деталей.

Использование серии Ш должно быть предусмотрено расчётом. Нельзя заменять профиль Б на Ш или наоборот только по высоте сечения.

Колонные и свайные исполнения

Колонные профили К и свайные профили С предназначены для задач, где форма и распределение металла в сечении выбираются под соответствующий характер работы конструкции. Их применение должно определяться проектом и расчётной схемой.

Для закупки особенно важно сохранять точное обозначение серии и номера профиля, поскольку замена на внешне близкий двутавр может изменить массу, площадь сечения и расчётные характеристики элемента.

ГОСТ 35087-2024

ГОСТ 35087-2024 устанавливает сортамент горячекатаных стальных двутавровых профилей и применяется к нормальным балочным, широкополочным, колонным, свайным и дополнительным сериям в пределах области действия стандарта.

При описании оцинкованной балки этот ГОСТ относится прежде всего к геометрии и сортаменту самого двутавра. Он не является стандартом на цинковое покрытие.

В спецификации необходимо указывать точное обозначение профиля по действующему нормативу. Если проект разработан по более раннему сортаменту, следует проверить соответствие применяемого типоразмера актуальной документации, а не автоматически считать старое и новое обозначения взаимозаменяемыми.

Горячее цинкование по ГОСТ 9.307-2021

ГОСТ 9.307-2021 устанавливает общие требования к горячим цинковым покрытиям изделий из стали и чугуна, включая изделия из фасонного проката. Для готовой двутавровой балки такой норматив применим к защитному покрытию, если цинкование выполняется методом погружения изделия в расплав цинка в соответствии с этим стандартом.

Покрытие должно оцениваться отдельно от механических и геометрических характеристик двутавра. Наличие цинка не изменяет обозначение серии профиля и не подтверждает соответствие балки расчётной нагрузке.

Подготовка поверхности

Перед горячим цинкованием поверхность должна быть подготовлена к нанесению покрытия. Конкретная технологическая последовательность зависит от состояния металла и производственного процесса, поэтому её нельзя приписывать поставщику без подтверждения.

Для заказчика важнее указать требование к способу цинкования и документам, подтверждающим характеристики готового покрытия.

Контроль покрытия

При контроле учитывают требования стандарта к внешнему виду, сплошности и толщине покрытия, а также методы проверки. Конкретные значения должны определяться нормативом, конструкцией изделия и документацией на партию.

В местах последующей механической обработки, сварки или повреждения покрытия может потребоваться восстановление защитного слоя по принятой технологии.

Геометрические параметры балки

При замене балки в существующей конструкции следует проверять весь набор параметров. Совпадение только высоты профиля недостаточно для подтверждения равнозначности двух двутавров.

Марка и класс прочности стали

Марка стали и класс прочности относятся к основному металлу балки. Они определяются проектом, требованиями к несущей способности, свариваемости, температуре эксплуатации и другим условиям работы конструкции.

Цинковое покрытие не превращает одну марку стали в другую и не компенсирует недостаточную прочность основного металла. Поэтому в заявке требования к стали и покрытию указывают отдельными пунктами.

Если балка предназначена для ответственной металлоконструкции, материал должен подтверждаться сопроводительной документацией на прокат.

Антикоррозионная защита

Цинкование применяют для повышения стойкости стальной поверхности к атмосферной коррозии. Защитный эффект зависит от качества покрытия, его толщины, условий эксплуатации, наличия повреждений и особенностей конструктивного узла.

Оцинковка не исключает необходимости правильно проектировать водоотвод, исключать длительное скопление влаги в полостях и учитывать контакт с другими материалами. В агрессивной среде требования к защите могут быть строже, чем для обычной наружной эксплуатации.

Сварка и болтовые соединения

При проектировании соединений оцинкованных балок необходимо учитывать, что сварка и механическая обработка могут повреждать защитное покрытие. Зоны нарушения цинкового слоя должны обрабатываться в соответствии с применимой технологией восстановления защиты.

Болтовые соединения также требуют согласования геометрии отверстий, типа крепежа и состояния сопрягаемых поверхностей. Нельзя считать, что наличие оцинковки автоматически делает любой узел готовым к эксплуатации без дополнительной проработки.

Где применяют оцинкованные балки

Оцинкованные двутавры могут использоваться в наружных и внутренних металлоконструкциях, где проектом требуется двутавровый профиль и дополнительная антикоррозионная защита. Это могут быть каркасы, опорные элементы, эстакады, технологические конструкции и другие объекты.

Конкретная область применения зависит от расчёта, марки стали, серии профиля, способа соединения и категории условий эксплуатации. Для несущих элементов приоритет имеют требования проекта, а не общее коммерческое обозначение «оцинкованная балка».

Как подобрать оцинкованный двутавр

Подбор начинают с расчётного профиля и требований к стали. Затем определяют длину, способ цинкования, требования к покрытию и условия последующей обработки или монтажа.

Основные критерии выбора:

• тип и серия двутавра — Б, Ш, К, С или другое предусмотренное исполнение;
• точный типоразмер профиля;
• ГОСТ или другая нормативная документация на двутавр;
• марка или класс прочности стали;
• длина изделия;
• способ нанесения цинкового покрытия;
• требования к покрытию по ГОСТ 9.307-2021, если применимо;
• условия эксплуатации конструкции;
• требования к сварке, отверстиям и монтажным узлам;
• необходимое количество.

Если требуется оцинковать профиль, заданный проектом, лучше передавать полную спецификацию металлопроката и отдельно указывать требования к защитному покрытию.

Что указать в заявке

Для нестандартной длины, специальных требований к обработке или ответственной конструкции рекомендуется прикладывать чертёж или ведомость металлопроката.

Заказ оцинкованной балки

Оцинкованную двутавровую балку выбирают по двум группам характеристик: параметрам основного стального профиля и требованиям к защитному покрытию. Серия двутавра, размеры и класс стали определяют конструктивные свойства элемента, а цинкование отвечает за дополнительную защиту поверхности от коррозии.

Для конкретной позиции можно направить запрос стоимости и уточнить доступный типоразмер, марку стали, длину, способ цинкования и сопроводительную документацию. При проектной закупке желательно использовать полное обозначение двутавра и требования к покрытию.

Чтобы купить оцинкованную балку, укажите серию и номер двутавра, стандарт, марку или класс стали, длину, способ цинкования и необходимое количество. При наличии спецификации или чертежей приложите их к заявке.
