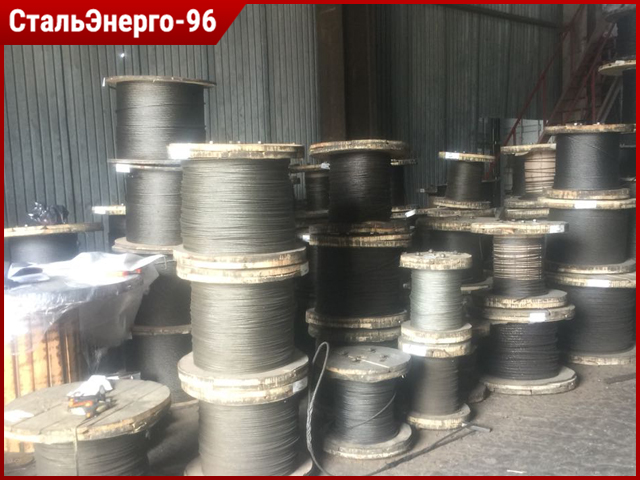

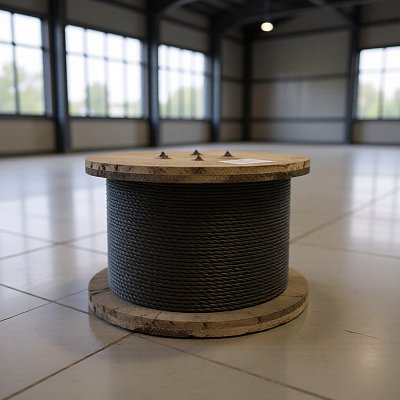

Канат двойной свивки типа ЛК-О ГОСТ 3083-80

Этот трос нашел самое широкое применение: канат двойной свивки типа лк-о применяют в грузоподъемных устройствах, в т. ч. пассажирских и грузовых лифтах. Например, в жилом доме или на горнодобывающих предприятиях в шахтах. В зависимости от диаметра, изделие может использоваться для буксировки судов, на канатных дорогах в подъемных кранах и различных механизмах, где есть соответствующие барабаны, блоки, а также для изготовления строп.

Технические особенности

Особенность каната – высокая устойчивость к повышенным нагрузкам и истиранию. Последнее качество позволяет успешно реализовать изделия, уже побывавшие в эксплуатации. Длительный срок службы обусловлен применением в наружном слое проволок большего диаметра. Это гарантирует стойкость к трению, но требует применения увеличенного диаметра барабанов, шкивов. По типу свивки прядей в данном канате есть линейное касание жил между слоями. При этом проволоки имеют одинаковый диаметр.

Как определяется диаметр троса каната двойной свивки ЛК-О

Для этого необходим штангенциркуль, губки которого имеют длину больше диаметра троса на три четверти. Измерения ведутся сначала в одном поперечном сечении, затем во втором. Расстояние между ними – от 1 метра. Замер производится по наиболее отдаленным друг от друга точкам. Полученное среднее арифметическое должно находиться в пределах допуска, указанного в ГОСТ.

Массу 1000 м каната ЛК-О (ГОСТ 3083-80) и его прочность (усилие на разрыв в кН) в соответствии с маркировочной группой в зависимости от диаметра, можно определить, пользуясь нижеприведенной таблицей:

Диаметр, мм	Вес 1 км смазанного троса, т	1570	1670	1770	1860	1960
11,5	0,4055	52,95	56,25	58,15	66,5	63,05
13,5	0,534	69,55	74	76,5	79,8	82,9
15	0,7215	94,1	99,95	102,5	107	111,5
17	0,8895	115,5	122,5	126,5	132,5	137,5
19	1,075	140	148,5	153,5	160,5	167
21	1,335	173,5	184,5	191	198,5	207
23	1625	211	224,5	232	242,5	252

По желанию заказчика размер может быть любым: достаточно это указать в заявке на изготовление и согласовать детали с менеджером.

Использование каната ЛК-О в качестве стропа

На конце изделия формируется петля, внутрь которой вставляется коуш – овальная металлическая вставка с желобом. Этот элемент необходим для предохранения нитей троса от повреждений и износа: петля становится более плавной.

Самое надежное соединение концов производится посредством технологии Talurit: для фиксации используется специальная алюминиевая втулка, зажимающая трос посредством прецизионной матрицы с усилием до 200 т. Получается очень прочное соединение, недостатком которого является применение сложного низкомобильного оборудования, полноценно работающего в стационарных условиях.

Более простой вариант фиксации концов заключается в использовании металлической скобы в виде латинской U, колодки и пары гаек. Чтобы зажим получился надежным, степень затяжки должна составлять от 0,85 до 0,87 от двойного диаметра троса. Здесь имеется в виду расстояние между внутренней частью скобы и колодки.

Цены на канат двойной свивки ЛК-О ГОСТ 3083-80

Диаметр, мм	Масса 1000 м, кг	Екатеринбург		Новосибирск
Канат двойной свивки типа ЛК-О конструкции 6х30(0+15+15)+7о.с. - ГОСТ 3083-80
Диаметр, мм	Масса 1000 м, кг	светлый	оцинков. Ж	светлый	оцинков. Ж
Канат 13,5 мм	534	59833,48	77761,99	112378,4	145621,3
Канат 15 мм	721,5	78609,77	101868,4	108953,3	141189,3
Канат 17 мм	889,5	89248,73	115655	100336,8	130022,7
Канат 19 мм	1075	100935,3	130798,7	93894,06	121672,9
Канат 21 мм	1335	118836,6	153858,5	89015,93	115249,6
Канат 23 мм	1625	136737	177192,8	84145,56	109041,6
Канат 25 мм	1870	157189,5	203695,2	84058,26	108928,1
Канат 26,5 мм	2135	168721,8	218639,9	79026,87	102407,8
Канат 28,5 мм	2495	201323,5	260644,8	80690,42	104467,1
Канат 30,5 мм	2800	228954	296692	81769,06	105960,9
Канат 32,5 мм	3125	234679,9	304111,5	75097,4	97316,22
Канат 34,5 мм	3555	266744,2	345663,4	75033,38	97232,8
Канат 38 мм	4305	313535	406298,1	72830,51	94378,09
Канат 42 мм	5345	385922,3	500101	72202,92	93408,09
Канат 46 мм	6240	470342,3	609497,6	75375,79	97676,09
Канат 48 мм	6815	513614	665571,3	75365,12	97662,51
Канат 50 мм	7490	585520,1	758751,5	78173,27	101302
Канат 53,5 мм	8550	661638	857388,8	77384,66	100279,6

Диаметр, мм	Масса 1000 м, кг	Череповец		Волгоград
Канат двойной свивки типа ЛК-О конструкции 6х30(0+15+15)+7о.с. - ГОСТ 3083-80
Диаметр, мм	Масса 1000 м, кг	светлый	оцинков. Ж	светлый	оцинков. Ж
Канат 13,5 мм	534	59833,48	77761,99	112378,4	145621,3
Канат 15 мм	721,5	78609,77	101868,4	108953,3	141189,3
Канат 17 мм	889,5	89248,73	115655	100336,8	130022,7
Канат 19 мм	1075	100935,3	130798,7	93894,06	121672,9
Канат 21 мм	1335	118836,6	153858,5	89015,93	115249,6
Канат 23 мм	1625	136737	177192,8	84145,56	109041,6
Канат 25,0 мм	1870	157189,5	203695,2	84058,26	108928,1
Канат 26,5 мм	2135	168721,8	218639,9	79026,87	102407,8
Канат 28,5 мм	2495	201323,5	260644,8	80690,42	104467,1
Канат 30,5 мм	2800	228954	296692	81769,06	105960,9
Канат 32,5 мм	3125	234679,9	304111,5	75097,4	97316,22
Канат 34,5 мм	3555	266744,2	345663,4	75033,38	97232,8
Канат 38 мм	4305	313535	406298,1	72830,51	94378,09
Канат 42 мм	5345	385922,3	500101	72202,92	93408,09
Канат 46 мм	6240	470342,3	609497,6	75375,79	97676,09
Канат 48 мм	6815	513614	665571,3	75365,12	97662,51
Канат 50 мм	7490	585520,1	758751,5	78173,27	101302
Канат 53,5 мм	8550	661638	857388,8	77384,66	100279,6

Ознакомиться со всем ассортиментом продукции, предлагаемой нашей компанией можно на главной странице. Особенно вас может заинтересовать Канат ГОСТ 3085-80 И1.
