Бобышки и пробки применяются в трубопроводных системах для разных задач: бобышка служит установочной приварной деталью для подключения контрольно-измерительных приборов и арматуры, а пробка закрывает свободное резьбовое отверстие или присоединение. Поэтому при подборе важно учитывать не только диаметр резьбы, но и её тип, назначение детали, материал, длину, нормативный документ, рабочую температуру и давление.

Бобышки и резьбовые пробки для трубопроводных систем

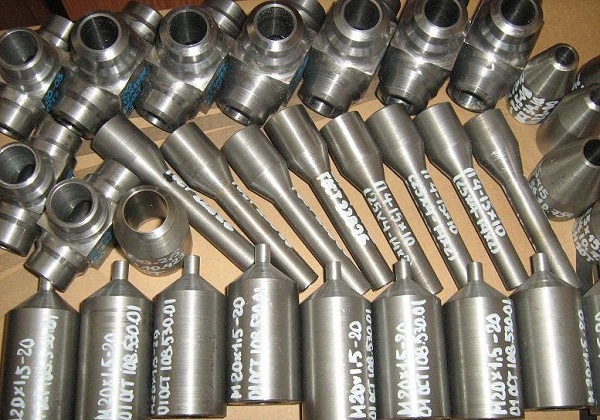

В каталоге «СтальЭнерго-96» представлены приварные бобышки под датчики давления, манометры, краны и термометры, исполнения по ОСТ 108.530.03-82, а также стальные резьбовые пробки и пробки по ОСТ 26.260.460-99. Эти изделия применяются в разных узлах, поэтому выбирать их только по внешнему виду или условному размеру резьбы некорректно.

Для бобышки определяющими становятся тип подключаемого прибора, резьба, материал, длина и условия работы. Для пробки — тип резьбового отверстия, материал, требуемая герметизация и параметры среды.

Какие изделия представлены

Ассортимент раздела можно разделить на три основные группы: приварные бобышки под КИП, специальные исполнения по отраслевым нормативам и резьбовые пробки для закрытия отверстий и патрубков.

Приварные бобышки для КИП

В каталоге представлены бобышки под датчик давления, манометр, кран для манометра и термометр. Они формируют установочное место для присоединения прибора или промежуточной арматуры к трубопроводу. В зависимости от позиции применяются резьбы G1/4, G1/2, М12×1,5, М20×1,5, М27×2 и NPT1/2.

Исполнения по ОСТ 108.530.03-82

Бобышки по ОСТ 108.530.03-82 представлены исполнениями 01–07 из стали 12Х1МФ. В каталоге указаны варианты с резьбами М20×1,5, М27×2, М33×2 и М39×2. Для этой группы на сайте заявлены рабочая температура до +560 °C и давление до 25 МПа; эти параметры относятся именно к соответствующим исполнениям по ОСТ и не должны переноситься на всю категорию.

Резьбовые пробки

Пробки используются для глухого закрытия резьбовых отверстий, патрубков и присоединений. В разделе представлены исполнения из Ст20, 09Г2С и 08Х18Н10, а также различные типы резьб — G, R и метрические. Для пробок по ОСТ 26.260.460-99 подтверждены, в частности, G1, G1/2, G3/4, R1, R1/2, R3/4 и М20×1,5.

Для чего нужна приварная бобышка

Бобышка приваривается к трубопроводу или другому элементу системы и создаёт резьбовое установочное место для прибора. В зависимости от назначения к ней может подключаться датчик давления, манометр, запорный кран, термометр или защитная арматура измерительного канала.

Такую деталь нельзя корректно описывать как обычный переходник с одного диаметра трубы на другой. Её основная функция — организовать приборное присоединение с заданной резьбой и геометрией.

Исполнения под датчики давления и манометры

Для датчиков давления в каталоге представлены приварные нержавеющие бобышки с резьбами G1/2 и М20×1,5 из 08Х18Н10. Под манометры предусмотрены варианты из Ст10 и 08Х18Н10 с резьбами G1/2, М20×1,5 и NPT1/2.

Отдельно выделены бобышки под кран для манометра. Такое решение используют, когда между трубопроводом и прибором требуется промежуточная арматура. При заказе нужно понимать, к чему именно присоединяется бобышка: непосредственно к прибору или к крану.

Исполнения для термометров

Бобышки под термометры различаются не только резьбой, но и геометрией. В разделе есть прямые и угловые исполнения, в том числе варианты под углом 45°, а также позиции под БТ и ТТ-В. Подтверждены резьбы G1/2, М20×1,5 и М27×2.

Для корректного выбора важны тип прибора, монтажная длина, положение чувствительного элемента и конструкция защитной гильзы или оправы, если она предусмотрена. Совпадение резьбы без проверки геометрии не гарантирует правильной установки термометра.

Как выбрать тип резьбы

В каталоге встречаются метрические резьбы М, трубная цилиндрическая G, трубная коническая R и NPT. Эти системы отличаются профилем, углом резьбы, правилами обозначения и способом формирования герметичного соединения.

Резьбы G1/2 и NPT1/2 имеют близкое обозначение размера, но не являются взаимозаменяемыми. То же относится к цилиндрическим и коническим трубным резьбам. При подборе необходимо использовать точную маркировку из паспорта прибора, чертежа или спецификации.

Материал установочной детали

В разных подкатегориях подтверждены Ст10, 12Х1МФ и 08Х18Н10. Материал выбирают не по принципу «чем легированнее, тем лучше», а с учётом материала трубопровода, температуры, рабочей среды, требований к сварке и проектной документации.

Сталь 12Х1МФ характерна для конкретных бобышек по ОСТ 108.530.03-82. Нержавеющая 08Х18Н10 используется в ряде приборных исполнений, а Ст10 — в некоторых бобышках под манометры, краны и термометры. Переносить один материал на все позиции раздела нельзя.

Пробки по ОСТ 26.260.460-99

Пробки по ОСТ 26.260.460-99 предназначены для закрытия резьбовых отверстий и присоединений. В каталоге представлены варианты из Ст20, 09Г2С и 08Х18Н10 с цилиндрическими, коническими и метрическими резьбами.

При выборе пробки необходимо сопоставить обозначение резьбы, материал ответной детали, условия эксплуатации и требования к герметизации. Пробка должна соответствовать конкретному отверстию, а не просто иметь близкий наружный размер.

Стальные резьбовые пробки

Отдельная группа стальных пробок расширяет выбор по резьбам и материалам. В ней встречаются G1/4, G1/2, G3/4, G1, G2 и резьбы типа R. Такие элементы применяются для закрытия неиспользуемых присоединений, технологических отверстий и патрубков в пределах допустимых условий конкретного исполнения.

Для разборного соединения также необходимо учитывать способ уплотнения. Он определяется типом резьбы, рабочей средой, давлением и требованиями проектной документации.

Бобышка и пробка: в чём разница

Несмотря на размещение в одной товарной категории, функции этих деталей противоположны. Бобышка создаёт присоединительное место для прибора, а пробка закрывает уже существующее резьбовое отверстие.

Давление и температура

Рабочие параметры нельзя назначать по названию категории. Для бобышек из 12Х1МФ по ОСТ 108.530.03-82 на сайте указаны температура до +560 °C и давление до 25 МПа. Эти значения относятся к данной нормативной группе и не являются универсальными для бобышек из Ст10, 08Х18Н10 или для резьбовых пробок.

Для остальных исполнений допустимые параметры следует сверять по конкретному нормативу, чертежу, паспорту оборудования или технической документации производителя.

Сварное соединение и монтаж

Перед приваркой бобышки определяют место установки, подготавливают отверстие и поверхность трубопровода, а также проверяют совместимость материалов. Способ сварки, подготовка кромок, подогрев и последующий контроль назначаются по проекту и применимой нормативно-технической документации.

Особенно важно учитывать материал бобышки и трубы: для углеродистых, нержавеющих и теплоустойчивых сталей могут применяться разные сварочные материалы и режимы. Самостоятельно переносить технологию сварки с одной марки стали на другую не следует.

Как подобрать элемент к КИП

Подбор начинается с самого прибора. Сначала определяют тип присоединения и резьбу датчика, манометра или термометра, затем выбирают геометрию и длину бобышки. После этого проверяют материал, рабочую температуру, давление и требования к монтажу.

Если используется кран для манометра или защитная гильза, нужно учитывать и их присоединительные размеры. В одной приборной линии могут присутствовать несколько резьб, поэтому важно ориентироваться на фактическую схему подключения.

Что проверить при замене существующей детали

При замене бобышки необходимо сверить назначение, резьбу, длину, форму, материал, ОСТ или чертёж и тип подключаемого прибора. Для пробки — обозначение резьбы, материал и способ герметизации.

Если старая деталь уже демонтирована, полезно сохранить её маркировку и измерить основные размеры. Фото детали и резьбового узла также помогают исключить путаницу между близкими по размеру G, R, NPT и метрическими резьбами.

Что указать в заявке

Для точного расчёта и подбора желательно передать технические параметры изделия и узла установки.

Если изделие приобретается на замену, желательно приложить маркировку, фотографию или фрагмент спецификации. Для нестандартного узла полезно передать чертёж с присоединительными размерами.

Купить бобышки и пробки в СтальЭнерго-96

«СтальЭнерго-96» предлагает приварные бобышки под датчики давления, манометры, краны и термометры, исполнения по ОСТ 108.530.03-82, а также стальные пробки и пробки по ОСТ 26.260.460-99.

Для расчёта стоимости укажите тип изделия, назначение, точную резьбу, материал, исполнение, длину, норматив, рабочую температуру, давление и количество. Если деталь подбирается на замену, передайте маркировку или данные существующего узла.
